Inventor 2020: ¿por qué me salen errores al abrir ensambles? Cómo compartir ensambles adecuadamente.

Publicado el 26 de abril de 2020.

En este video se proponen dos métodos para enviar o compartir adecuadamente ensambles sin que se generen errores en el equipo destino. El primer método consiste en enviar la carpeta que contiene a los archivos de partes y ensamble completa, teniendo en cuenta que dicha carpeta contenga todos los archivos.

El segundo método consiste en usar Pack and Go, lo cual permite redefinir las rutas a cada archivo por la ruta de un solo archivo en el cual estarán contenidas todas las partes y ensambles.

Tutorial Inventor 2020: ensamble de ventilador de emergencia

El presente video muestra el ensamble de un ventilador de emergencia adaptado a un ejercicio de práctica para estudiantes de ingeniería. Se trata de un diseño tomado del proyecto "Emergency Ventilator (E-Vent)" desarrollado por estudiantes del Instituto Tecnológico de Massachusetts (MIT) para hacer frente a la emergencia mundial debida al Covid-19. Este video es la primera parte de un ejercicio para animar el ventilador. En un segundo video se toma este ensamble y se anima usando el entorno Studio de Inventor 2020.

Descargue las partes para practicar el ensamble aquí: Piezas_ventilador_emergencia.zip

Tutorial Inventor 2020: Ensamble nivel intermedio: Arbor Press

En este tutorial se realiza el ensamble de una prensa que posee movimiento. Se emplea la pestaña Motion dentro del comando Restricciones (constrains) para transferir movimiento desde la barra al girar, a través del eje con piñón y luego a la cremallera. Se usa el tipo Rotación-Traslación y se indica una distancia, la cual es aquella que la cremallera se mueve linealmente por cada vuelta que da el piñón. Esta distancia es igual a la longitud de la circunferencia que coincide con el diámetro de paso del piñón. También se usan restricciones como Mate (coincidir) para alinear ejes y superficies, al igual que la restriccion tangente para pegar una cara plana a una superficie cilíndrica.

Archivo para descargar comprimido .zip con partes y un archivo de título "Prensa como parte", para tomar como guía para el ensamble: Piezas_Prensa_para_Ensamble.zip



Tutorial Autodesk Inventor 2020: Ensamble Nivel Intermedio: Cylinder Clamp

En este video se realiza el ensamble de un actuador neumático que mueve un mecanismo. Se emplean restricciones de coincidencia para alinear ejes y, en particular, se emplea mucho la restricción Insertar. También se usa el comando Half Section View para visualizar la pieza en corte, es decir, seccionada. Este ensamble podría considerarse de nivel intermedio, dado que emplea las restricciones de coincidir de una forma que requiere conocimiento sobre los grados de libertad y la forma de usarlos para lograr el movimiento que se requiere del actuador.

Archivo para descargar comprimido .zip con partes y un archivo de título "Cylinder Clamp como parte", para tomar como guía para el ensamble: Cylinder_Clamp_partes_para_ensamble.zip



Tutorial Inventor 2020: Rueda: dibujo de partes y ensamble (todo en uno)

En este video se realiza el dibujo de cuatro piezas o partes para luego realizar su ensamble. Las partes y sus dimensiones pueden hallarse en el texto Dibujo y Diseño en Ingeniería de Jensen, Helsel & Short, 6a edición, McGraw-Hill, figura 13-9-B. Para el dibujo de las partes se usan las operaciones extrusión y revolución. Se enseña a corregir errores en el dibujo de piezas, a medir y, en general, a realizar intervenciones de muchos tipos para lograr dibujar exitosamente partes con diferentes requerimientos de destreza.

En una segunda parte del video, se toman las partes y se realiza el ensamble usando restricciones del tipo coincidir (Mate) e insertar (Insert). Se usan también desfases para separar los planos y definir distancias de separación entre las partes. Por último, se usa color para las partes.

Las partes para practicar el ensamble directamente se pueden descargar en formato .stp (STEP) haciendo clic en el siguiente vínculo:

DESCARGAR PARTES: Rueda_partes_para_ensamble_stp.zip



Tutorial Inventor 2017: Ensamble - Lo más básico

En este video introduzco el entorno Ensamble de Inventor. Piezas previamente dibujadas haciendo uso del entorno pieza son ensambladas de acuerdo a la distribución propuesta en la Figura 9-5-C del texto Dibujo y Diseño en Ingeniería de Jensen, Helsel y Short, sexta edición.

Se introducen los comandos para insertar piezas y el comando de restricciones, en donde se exploran los tipos de restricciones de coincidencia e insertar. Coincidencia permite dos soluciones, una es Pegar y la otra Alinear.

Las partes para practicar el ensamble se pueden descargar en formato .stp (STEP) haciendo clic en el siguiente vínculo:

DESCARGAR PARTES: Rueda_partes_para_ensamble_stp.zip



Tutorial Inventor 2017: ensamble de montaje para ensayos de corte para propiedades fuera del plano

Se muestra el uso de restricciones para realizar un ensamble de un montaje para ensayos de corte para probetas de material compuesto. Se emplean las restricciones de coincidencia, insertar y angular. También se usa el comando espejo (mirror) para copiar de forma simétrica piezas con respecto a un plano. Este montaje se emplea en una máquina universal para medir propiedades mecánicas como módulos elásticos de corte en materiales compuestos.

Las piezas para practicar el ensamble que se observa en el video se pueden descargar usando el siguiente enlace: Rail_shear_test_fixture_parts.zip



Tutorial Inventor 2017: ensamble de montaje para ensayos de compresión axial para materiales compuestos reforzados con fibras

En esta oportunidad se realiza el ensamble de un montaje empleado para el ensayo destructivo de materiales compuestos reforzados con fibras mediante compresión axial de una probeta de varias capas del material laminar. Las piezas para realizar el ensamble se encuentran disponibles en mi sitio web en el siguiente vínculo:

Axial-compression-test-fixture.zip



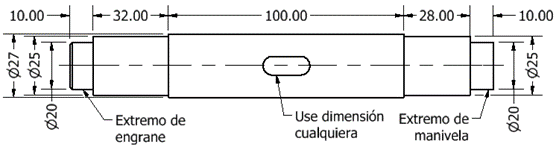

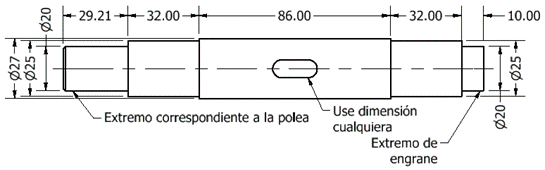

Tutorial Inventor Professional 2020: Ensamble de "Motor" de Combustión

Se realiza ensamble que tiene aspecto de un motor, sin embargo son solo piezas con movimiento similar al de un motor de combustión interna. Tiene como propósito mostrar una forma en que pueden ensamblarse las partes y es útil para un segundo video en el cual se usan las restricciones empleadas para crear una simulación dinámica de movimiento de las partes.

Descargar archivos para realizar el tutorial: Archivos_BancoDP.zip
