Se llama formato a la hoja de papel en que se realiza un dibujo, cuya forma y dimensiones están normalizados. En la norma UNE 1026-2 83 Parte 2, equivalente a la ISO 5457, se especifican las características de los formatos.

Formatos europeos (sistema métrico)

Los tamaños de los pliegos para dibujo en milímetros están basados en el tamaño A0 con un área de 1 metro cuadrado (1 m2) y una proporción largo por ancho de \(1:\sqrt{2}\). Cada uno de los pliegos más pequeños tiene un área que es la mitad del área en el tamaño anterior y la proporción largo por ancho sigue siendo la misma. Es posible hallar el tamaño del pliego más grande planteando dos ecuaciones con dos incógnitas:

$$ b \cdot h=1~m^2 = 1'000.000~mm^2 $$

$$ \frac{h}{b}=\frac{1}{\sqrt{2}} $$

La solución de este sistema de ecuaciones da como resultado:

$$ b=1189~mm $$

$$ h=841~mm $$

Este formato de 1189 x 841 mm se llama el Formato A0. A partir de este formato se obtienen los demás en el sistema europeo. El formato A1 tiene un área igual a la mitad del área del formato A0 y sus mismas proporciones entre base y altura. Quedará con una base igual a la altura del A0 y una altura igual a la mitad de la base del A0. Los tamaños de los pliegos para dibujo en el sistema métrico y las posiciones sugeridas para el cajetín se pueden observar gráficamente en la siguiente figura:

Los tamaños de los formatos se resumen a continuación:

Tabla 1. Tamaño de los planos en milímetros.

Tamaño del dibujo Tamaño entre los márgenes Tamaño del pliego (mm)
A4 190 x 267 210 x 297
A3 277 x 390 297 x 420
A2 400 x 564 420 x 594
A1 574 x 811 594 x 841
A0 821 x 1159 841 x 1189



Formatos americanos (en pulgadas)

Los formatos americanos se definen a partir de un rectángulo base inicial de 8 y ½ pulgadas de altura por 11 pulgadas de base. A este formato se le llama FORMATO-A. El formato siguiente es el FORMATO-B y tiene de altura la base del FORMATO-A y de base dos veces la altura del FORMATO-A. Es decir, tiene dos veces el área del FORMATO-A. El FORMATO-C tiene dos veces el área del formato B. Sus medidas serán 22” por 17”. El FORMATO-D tendrá dos áreas del C. Sus medidas serán: 34” por 22”. Los tamaños de los planos en pulgadas se resumen a continuación:

Tabla 2. Tamaño de los planos en pulgadas.

Tamaño del dibujo Tamaño entre los márgenes Tamaño del pliego (mm)
A 8.00 x 10.50 8.50 x 11.00
B 10.50 x 16.50 11.00 x 17.00
C 16.25 x 21.25 17.00 x 22.00
D 21.00 x 33.00 22.00 x 34.00
E 33.00 x 43.00 34.00 x 44.00



Plegado

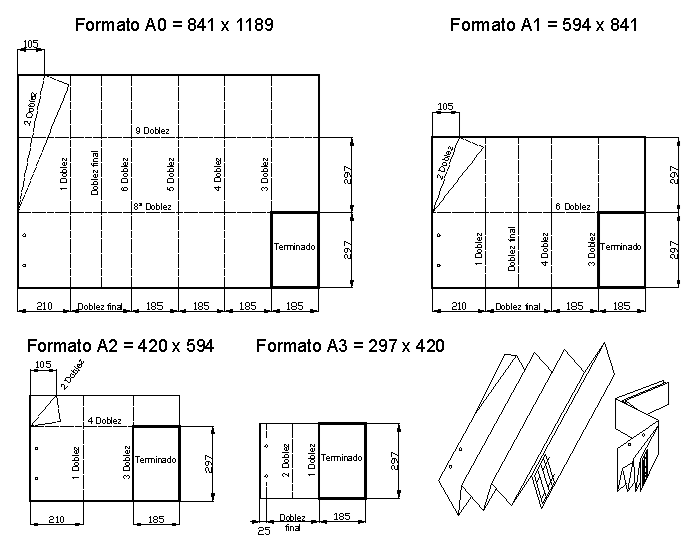

La norma UNE - 1027 - 95, establece la forma de plegar los planos. Este se hará en zig-zag, tanto en sentido vertical como horizontal, hasta dejarlo reducido a las dimensiones de archivado. También se indica en esta norma que el cuadro de rotulación, siempre debe quedar en la parte anterior y a la vista.

Plegado de los formatos

Márgenes

En los formatos se debe dejar un recuadro interior, que delimite la zona útil de trabajo. Este recuadro deja unos márgenes en el formato, que la norma establece que no sea inferior a 200 para los formatos A0 y A1, y no inferior a 10 mm para los formatos A2, A3 y A4. Si se prevé un plegado para archivado con perforaciones en el papel, se debe definir un margen de archivado de una anchura mínima de 20 mm en el lado opuesto al cuadro de rotulación.

Cuadro de rotulación

Conocido también como cajetín, se debe colocar den de la zona de dibujo, y en la parte inferior derecha, siendo su dirección de lectura, las misma que el dibujo. En UNE - 1035 - 95, se establece la disposición que puede adoptar el cuadro con su dos zonas: la de identificación, de anchura máxima 170 mm. y la de información suplementaria, que se debe colocar encima o a la izquierda de aquella.
